软件介绍

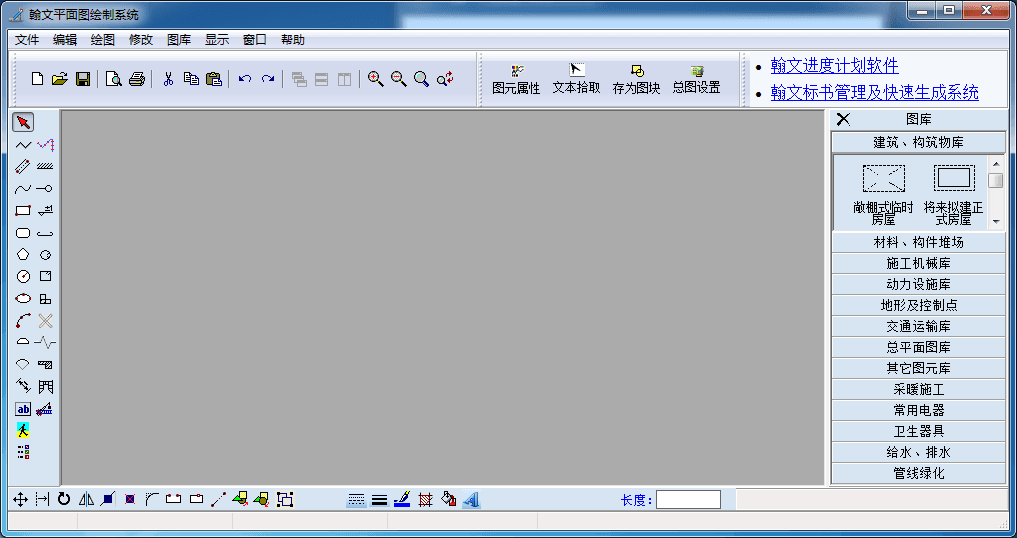

翰文平面图绘制软件拥有很强的平面图绘制能力，集成简化了一些常见的绘图操作，还提供了许多绘图工具，使得绘制过程更加简单。您只需移动鼠标，就可快速绘制出完整、准确的施工平面图。本系统符合绘制施工平面布置图的特点和要求，是在准备投标和高水平施工组织设计中施工平面图设计的理想工具。

注意：该软件为试用软件。

功能特色

1.提供符合国家标准的各专业图库，用户也可以自定义图标图例保存备用，完全满足绘制施工现场平面布置图、安全标志布置图的需要。

2.系统提供了强大的专业绘图工具，不仅提供常规的绘图工具，而且提供专业的绘图工具，例如直线字线、圆弧字线、边缘线、标注、塔吊、斜文本等专业绘图工具。

3.可对多个图形进行合成、组合及分解。对绘制的图形（包括合成）可进行多种样式的添充。

4.绘图时可对图形精确定位，并提供“圆角”以及自动捕捉45度角的功能。

5.简单易用的图层功能，可以将已绘制好对象置于合适的图层，并根据需要设置它们的状态为隐藏、可编辑、只显示等。可将原图纸扫描作为底图导入某一图层然后绘制，提高工效数倍。

6.对每个对象都可以采用通用的操作方式，进行移动、编辑、复制、粘贴、缩放、组合等操作。

7.文件可存为通用的文件格式，被其它通用软件调用。

8.可调用AUTOCAD输出的图形，并可任意旋转。

9.所见即所得的打印预览功能，实时调整图形的打印大小及打印比例。

使用方法

一.新建平面图

第一步.点击“文件”菜单，在弹出的菜单中选择”新建”。

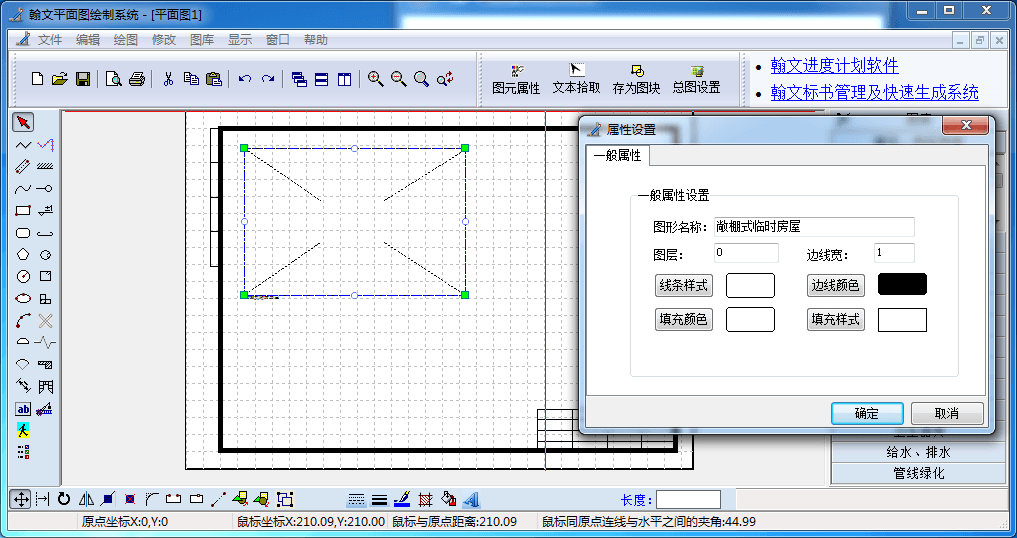

第二步.此时会弹出“图形属性”设置对话框：

1.图纸设置：点击“页面设置”按钮,设置纸张大小.横向与纵向后，图纸的宽高会自动显示，单位为毫米。默认纸张为A4.横向。

2.比例尺设置：根据作图要求设置，显示单位可自己输入（如通常为米）。

3.屏幕设置：根据自己需要设置。

设置完毕点击“确定”按钮即可开始图形绘制。
